小巧型压力变送器YSZC-4

小巧型压力变送器YSZC-4

概述：

YSZC 系列压力变送器采用了目前先进的电子陶瓷技术，无中介液的干式压力测量技术，厚膜电子技术，SMT技术和PFM 信号技术，与传统的扩散硅、应变片技术相比具有显著的优点。

1、过载和抗冲击能力强

变送器的极限过载能力可达额定量程1～5倍，由于采用了陶瓷厚膜技术的传感器，因而即使变送器在具有腐蚀性和强震动的环境中，也能正常工作，且对测量精度影响较小。

2、稳定性高不锈钢隔膜压力表

每年优于0．2%满量程，此技术指标已接近智能型压力仪表的水平。

3、温度漂移小

由于采用了无中介液的干式压力测量技术，从而在极大的提高测量精度的同时，也使温度对测量的影响降至极低： ±0．2％／10℃。当温度由-10℃～+60℃变化，温度漂移小于±0．15%／10℃。

4、适用性广

YSZC系列产品多、连接形式灵活，因而可适应工业测量中的各种场合及介质。

技术数据：

1、测量范围：100KPa～40MPa

2、温度影响：

-10℃～+60℃ ±0.15%/10℃

≤-10℃或≥+60℃ ±0.2%/10℃

3、工作温度：

环境温度：-20℃～+60℃

介质温度：-30℃～+70℃（短时间可允许100℃）

储存温度：-30℃～+80℃

4、仪表精度：

线性度：±0.5%

迟滞：≤0.02%满量程

稳定性 ：≤0.2%满量程

5、工作电压：24VDC

6、安装螺纹：M20×1.5

7、安装位置：任意

选型表：

外形尺寸图:

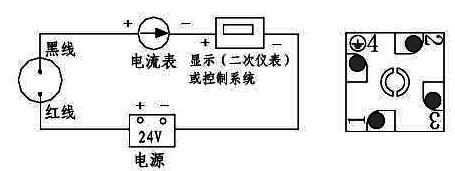

电气连接图:
