电阻远传压力表YTZ-150

电阻远传压力表YTZ-150

电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体，气体和蒸汽的压力。电阻信号输出传至二次仪表上，可以实现现场就地指示压力以便于现场工艺检查，还可以实现远距离集中控制和调节。

电阻远传压力表结构原理：

仪表由一个弹簧管压力表和一个滑线电阻式发送器等组成。

仪表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上，因此当齿轮传动机构中的扇形齿轮轴产生偏转时，电阻发送器的转臂(电刷)也相应地得以偏转，由于电刷在电阻器上滑行，使得被测压力值的变化变换为电阻值的变化，从而传至二次仪表上，指示出相应的压力值。

技术参数：不锈钢隔膜压力表

精度等级：1~6级

使用工作温度：-40℃~70℃；

工作环境振动频率不大于25Hz，振幅不大于1mm；

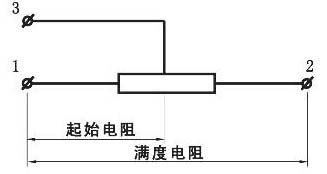

电气参数：

电阻满量程：0-400Ω

起始电阻值：≤20Ω

满上限电阻值：≤360Ω

接线端外加电压：≤6V

型号：

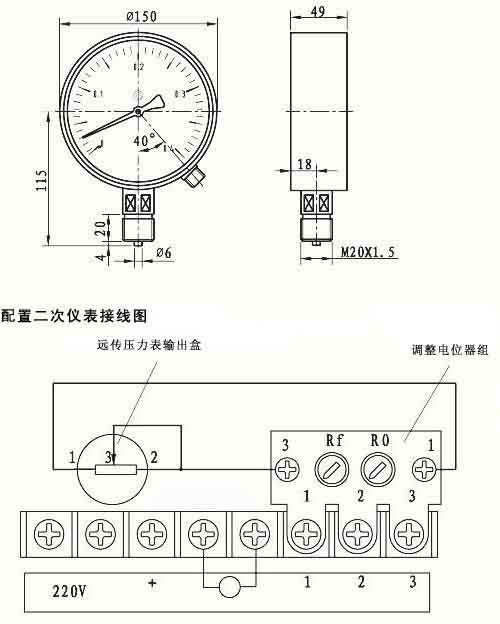

外形尺寸：
