衬四氟隔膜压力表Y-60B/100B/150B/MF8(ML8)

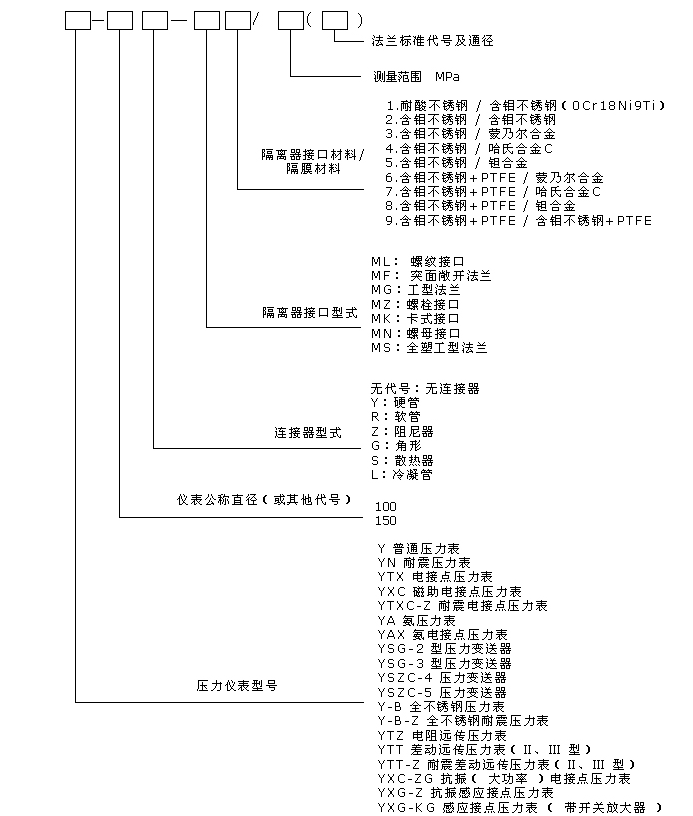

衬聚四氟乙烯隔膜压力表是公司开发设计的新技术产品，其隔离体内衬聚四氟乙烯工艺技术的应用从根本上解决仪表的防腐性能，延长了仪表测量强腐蚀性介质时的使用寿命。全不锈钢衬四氟隔膜压力表的零部件均采用不锈钢材料制成，对于使用环境具有良好的防腐性能。 衬四氟隔膜压力表用于染化、制碱、化纤、化工、合成纤维、石油、烷基日用化工等工业部门测量粘度较大的酸性、碱性、醛化及氯化物等强腐蚀性液体或气体介质压力。全不锈钢隔膜衬四氟压力表用于使用环境恶劣，在空气中含腐蚀性气体的行业。 型号命名：

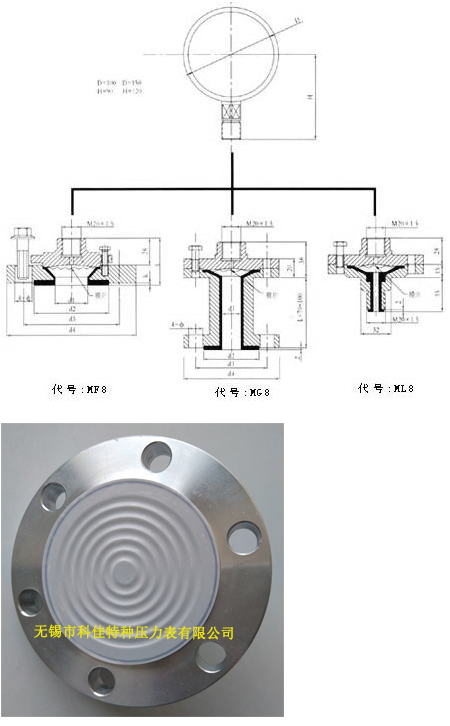

隔离器内衬聚四氟乙烯示意图

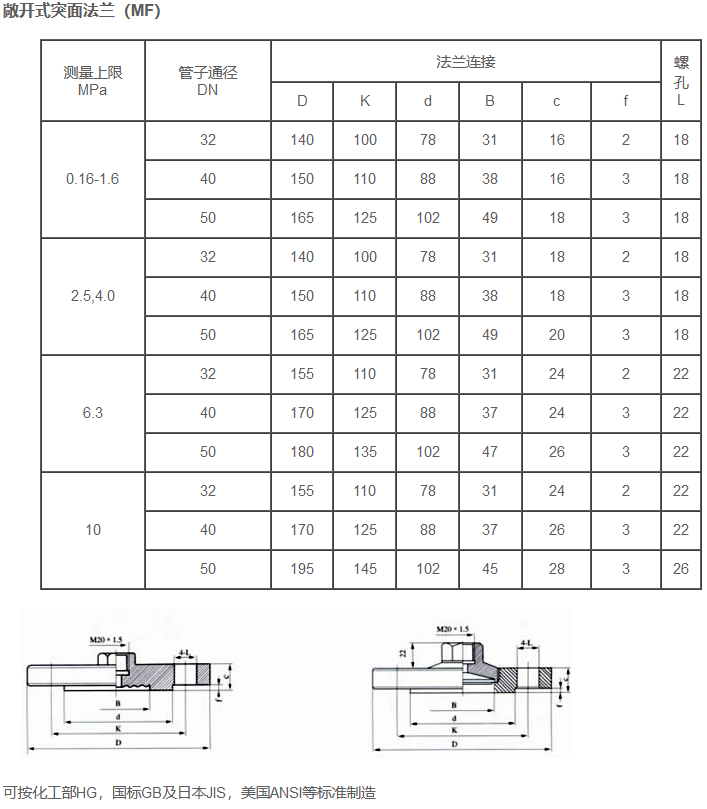

金属波纹膜片上加衬波纹聚四氟乙烯 技术参数： 隔膜压力表精确度：±1.6%，±2.5%。 隔离器材料：耐酸不锈钢，含钼不锈钢，氟塑料，耐酸不锈钢衬PTFE，含钼不锈钢衬PTFE。 密封垫圈材料：丁晴橡胶，氟塑料。 隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，传导至压力仪表，显示被测介质压力值。 温度影响: 因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。 软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置， 其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。 耐蚀性： 隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。 隔离器型式尺寸： 使用与订货须知： 仪表工作环境应无腐蚀性气体。
隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃尔合金(Cu30Ni70)，钽合金(Ta)，氟塑料(PTFE)；OCr18Ni12Mo2(316)衬PTFE，哈氏合金C(H276c))衬PTFE，蒙乃尔合金(Cu30Ni70)衬PTFE)，钽合金(Ta))衬PTFE。
密封液：硅油、植物油。
隔膜压力表执行标准：JB/T8624-1997。
结构原理：
液位差：
螺纹接口：（ML）
不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。
我公司也可按用户要求定制进口设备配套隔膜压力表。
