隔膜压力表Y-60/100/150ML(MF)

隔膜压力表Y-60/100/150ML(MF)

    隔膜压力表采用间接测量结构，适用于测量粘度大、易结晶、腐蚀性大、温度较高的液体、气体或颗粒状固体介质的压力。隔离膜片有多种材料，以适应各种不同腐蚀性介质。仪表适用于化学工业、化纤、合成纤维、石油、染化、制碱等工业,并有各种材质的隔离膜片及各种接口形式以供不同的工矿条件选用。

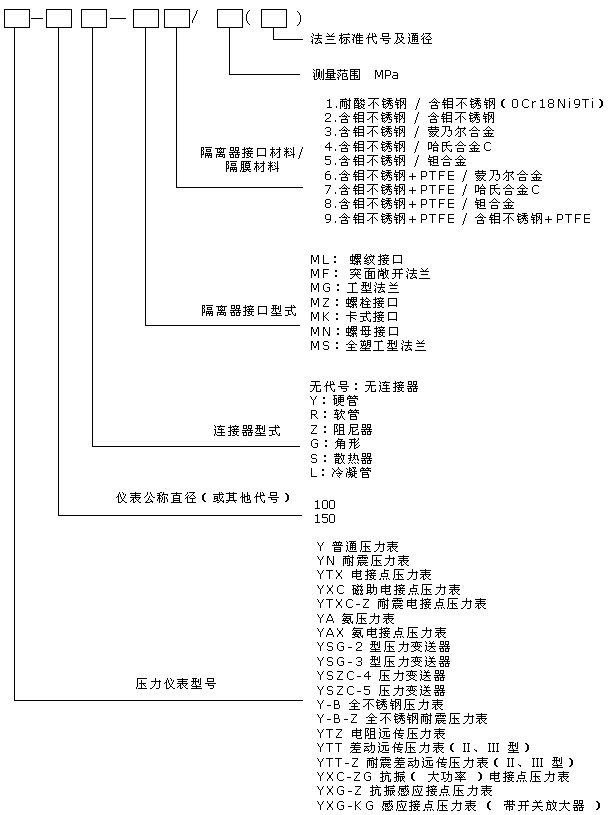

型号命名：

技术参数：

隔膜压力表精确度：±1.6%,±2.5%
隔膜材料：OCr18Ni12Mo2(316)，哈氏合金C(H276c)，蒙乃尔合金(Cu30Ni70)，钽合金(Ta)，氟塑料(PTFE)

密封垫圈材料：丁晴橡胶，氟塑料。
密封液：硅油、植物油
隔膜压力表执行标准：JB/T8624-1997

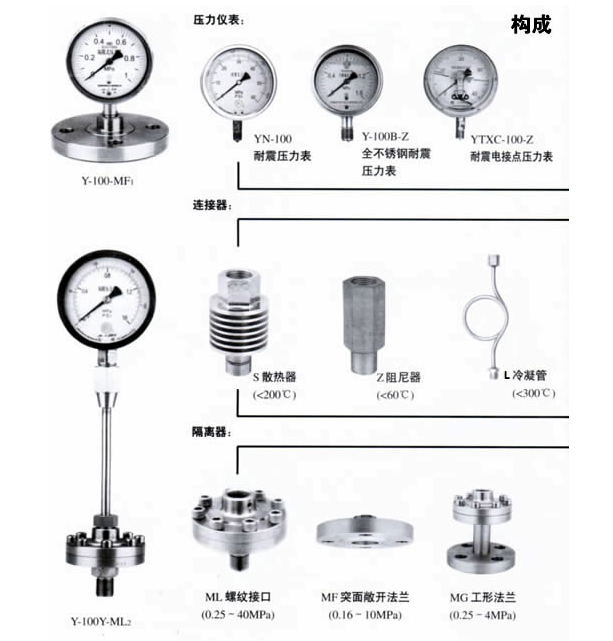

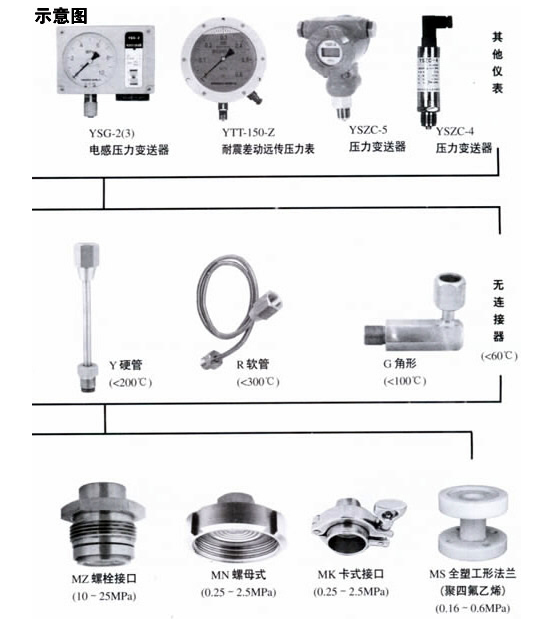

结构原理：

隔膜在被测介质压力作用下产生变形，密封液被压，形成一个相当于P的压力，

传导至压力仪表，显示被测介质压力值。

温度影响:

因密封液的热膨胀及隔膜刚度与温度有关，在使用温度偏离20℃±5℃时，受温度影响有一个误差，其值为0.1%/℃。

液位差：

软管连接的隔膜压力表在安装时若受压部与压力仪表处不同位置，

其液位差将形成一个压力差ΔP的影响，ΔP=密封液比重×液位差。

耐蚀性：

隔膜压力表的耐蚀性能包含环境及测量介质的腐蚀特性，可按使用条件选配隔离器，隔膜，密封垫圈的材料。

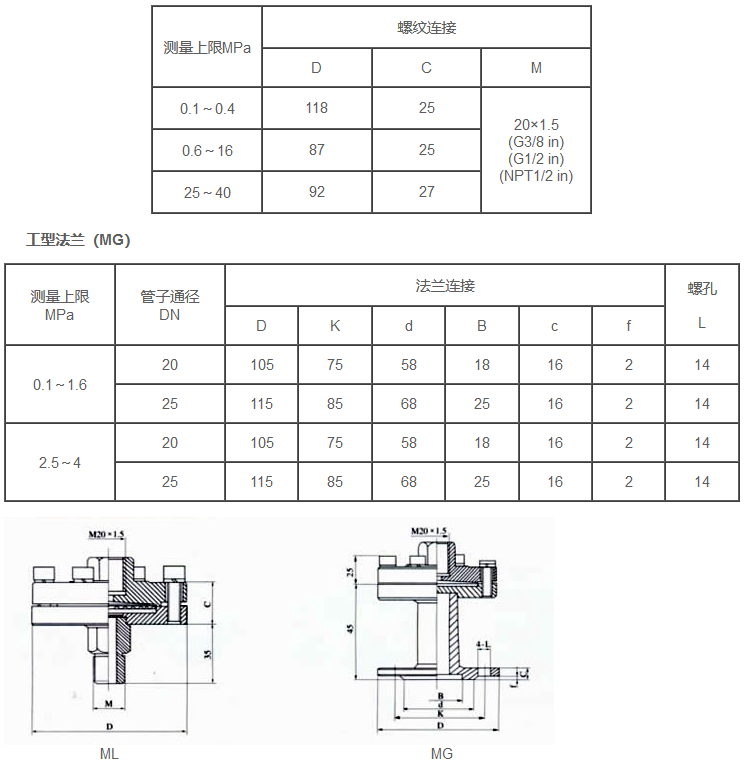

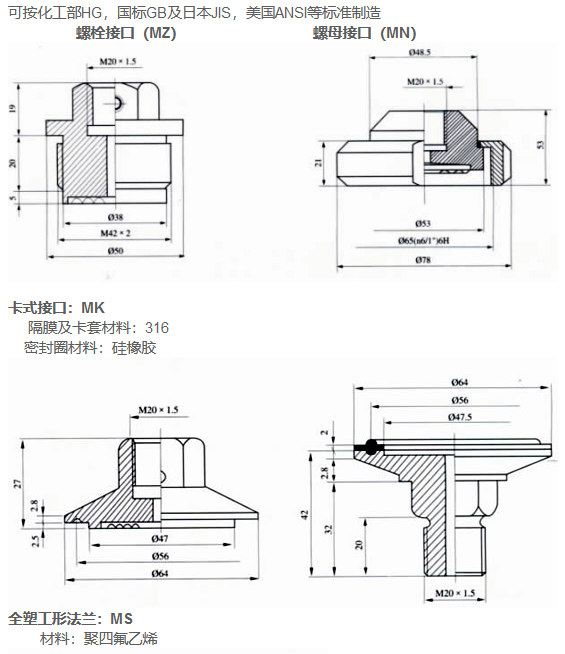

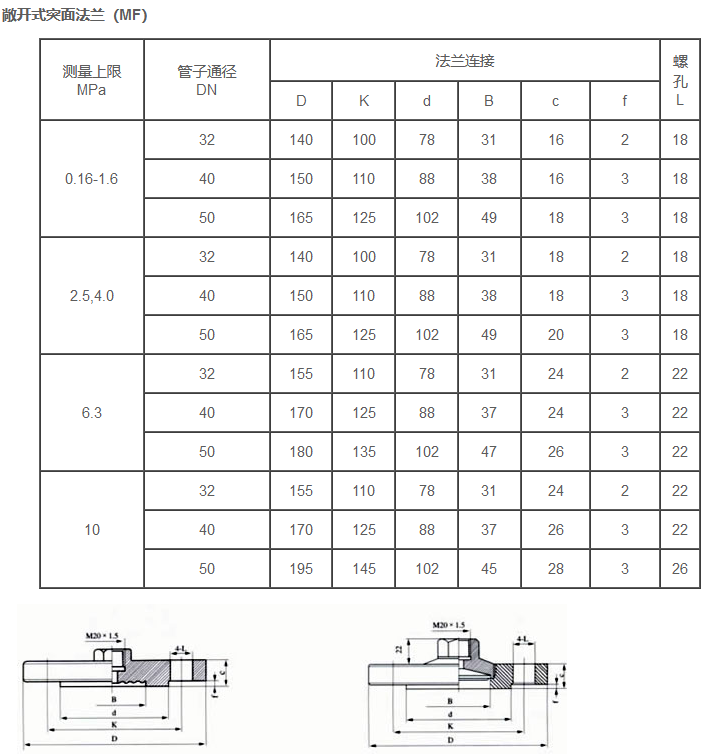

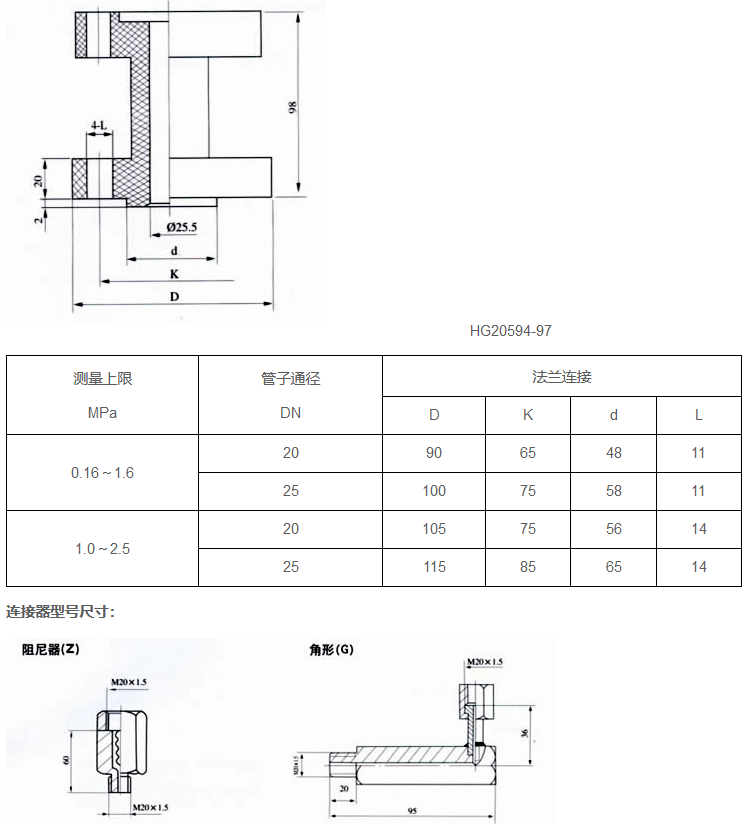

隔离器型式尺寸：
  螺纹接口：（ML）

使用与订货须知：

       仪表工作环境应无腐蚀性气体。
       不得拆卸或更换已配置的仪表，以免填充液外泄影响性能。订货请说明配置仪表名称、型号、测量上限、精确度及连接管型式、软管长、隔离器接口型式、隔离器接口材料、隔膜材料，以及法兰配接管子通径、标准代号等。如要求配置其它型式仪表，请另行详细说明。
        公司也可按用户要求定制进口设备配套隔膜压力表。
