耐震压力表YN-40/50/60/75/100/150系列

耐震压力表YN-40/50/60/75/100/150

      耐震压力表是在普通压力表的基础上，表壳为全密闭型结构，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，减轻环境剧烈振动及介质脉冲对仪表示值的影响，耐震型压力表指示稳定清晰。广泛应用于液压机械、石油、化工、冶金、矿山机械、电力设备等部门，测量对铜和铜合金无腐蚀性介质的压力和真空。使用寿命长，是普通压力表的替代产品，防护等级IP65。

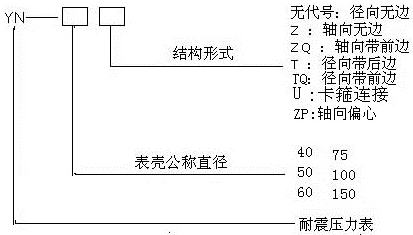

耐震压力表型号命名：

使用工作温度：-5℃~55℃；-25℃~55℃．
使用工作环境振动频率不大于25Hz，振幅不大于1mm．
耐震压力表执行标准：JB/T6804-2006．

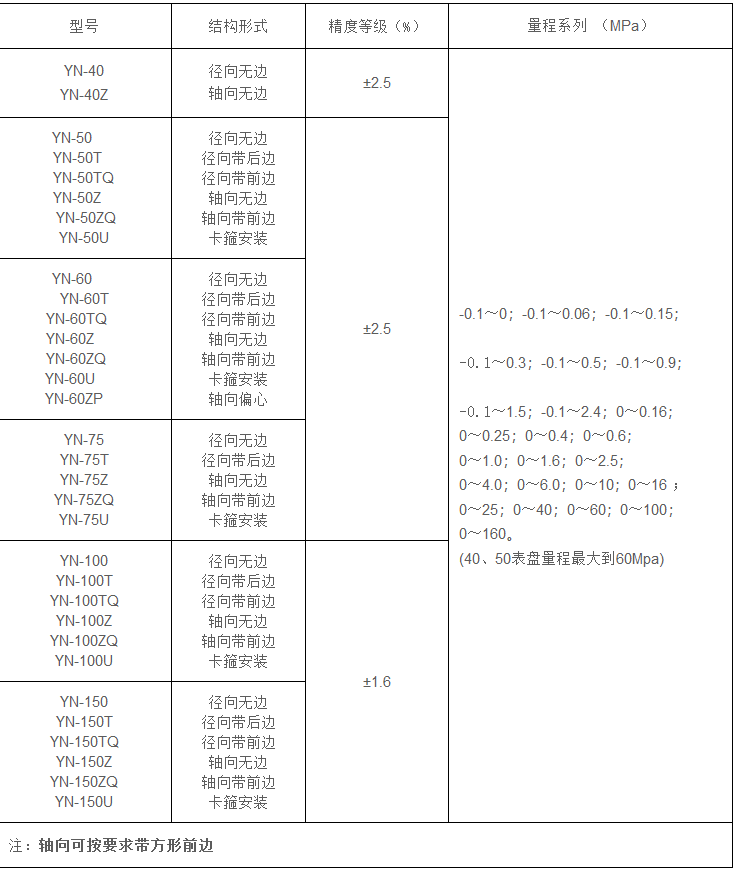

耐震压力表技术参数：

注：

1、连接螺纹如不注明按表中确定,螺纹也可按照要求生产.。

2、接液材质：铜(螺纹接口材质：Hpb59-1，弹簧管材质：锡磷青铜)；

3、外壳材质：电镀铁壳或不锈钢304壳；

4．耐震压力表结构原理及技术参数见http://www.tzylb.com/contents.asp?tid=188；

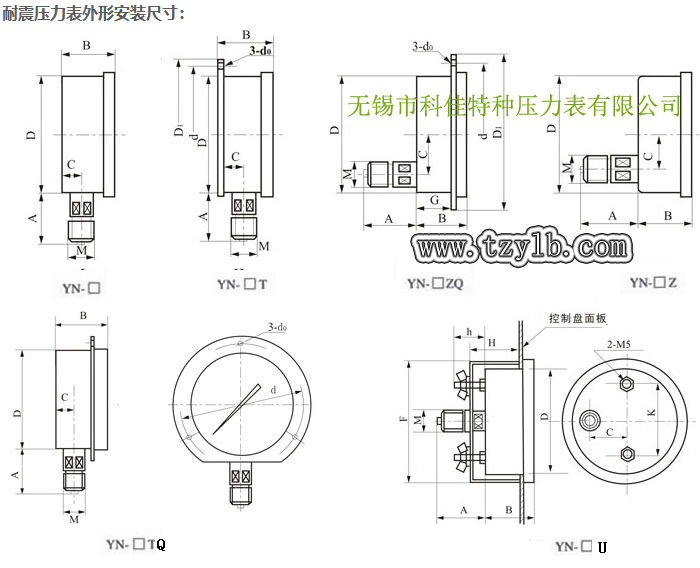

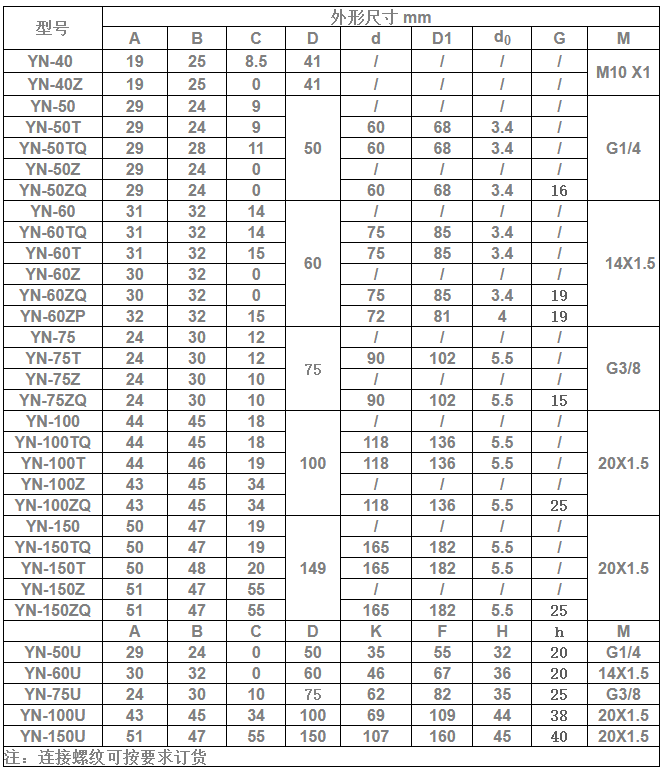

5．耐震压力表结构形式（安装方式）有六种，可以满足不同的安装要求：

1）径向无边耐震压力表YN-40/50/60/75/100/150；

2）轴向无边耐震压力表YN-40Z/50Z/60Z/75Z/100Z/150Z；

3）轴向前边耐震压力表YN-40ZQ/50ZQ/60ZQ/75ZQ/100ZQ/150ZQ；

4）径向后边耐震压力表YN-40T/50T/60T/75T/100T/150T；

5）径向前边耐震压力表YN-40TQ/50TQ/60TQ/75TQ/100TQ/150TQ；

6）卡箍（卡子）耐震压力表YN-40U/50U/60U/75U/100U/150U；

使用与订货须知：
   使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小孔，使仪表内腔与大气相通即可。
   工作环境应无腐蚀性气体。
   订货请说明名称、型号及测量范围和连接螺纹。

      测量介质温度超过55℃时可加装冷凝管，以降低介质温度，减小温度附加误差，保证测量精度．
