耐震压力表选用

耐震压力表以弹性元件(弹簧管)为敏感元件，内部填充阻尼液(一般为甘油或者硅油)并加装缓冲机构，测量并指示高于环境压力的仪表称之为耐震压力表。

一、耐震压力表材质选用：

　　　耐震压力表接液材质有不锈钢和铜合金两种，其中不锈钢又可分为不锈钢304SS、316SS、钛合金、蒙乃尔合金等。

１．       用于测量对铜和铜合金无腐蚀性介质的压力时，介质温度在-25℃~55℃范围内，弹性元件材质可选用铜合金（表接头和弹簧管）。介质温度高于55℃范围时，高温可选用冷却装置冷却，如果通过冷却后系统介质温度仍高于55℃，则不能选用该压力表。

２．       用于测量对铜和铜合金无腐蚀性介质的压力时，介质温度低于-25℃，或者通过冷却后温度仍高于55℃范围时，弹性元件材质可选用不锈钢（表接头和弹簧管）。

３．       用于测量腐蚀性介质的压力时，要根据介质的腐蚀性选用合适的不锈钢材料。

二、精度等级的确定：

耐震压力表的准确度等级是反映被检表与标准器进行比对时，指示值与真实值接近的准确程度。

耐震压力表的准确度=被检表最大基本误差绝对值÷测量上限比值×100%。

耐震压力表的精度等级系列有：1．0级；1．6级；2．5级；4．0级。

选择压力表精度等级的方法 ： 应根据生产工艺、经济实用、检测方法等提出的要求，按被测压力最小值所要求的允许误差来确定精度等级。

三、 量程的选择：

耐震压力表的量程系列有（Mpa）：-0.1～0；-0.1～0.06；-0.1～0.15；-0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5；-0.1～2.4；0～0.16；0～0.25；0～0.4；0～0.6；0～1.0；0～1.60～2.5；0～4.0；0～6.0；0～10；0～16 ；0～25；0～40；0～60；0～100；0～160；

    1.  测量稳定压力时，最大工作压力不应超过量程的2/3。

    2.  测量脉动压力时，最大工作压力不应超过量程的1/2

    3.  测量高压时，最大工作压力不应超过量程的3/5

    4．为保证测量准确度，最小工作压力应不低于量程的1/3。按以上原则，根据被测最大压力算出一个数值后，从压力表量程系列中选取稍大于该值的数值即为所选量程。

四、表盘直径：

外壳公称直径(mm)系列：Φ50、Φ60、Φ75、Φ100、Φ150；

为了方便工作人员读取压力表值，一般压力表的表盘直不要太小了。如果压力表装的比较高，或者是离测量的场地比较远，那么最好是选择直径比较大的压力表。

五、结构形式确定：

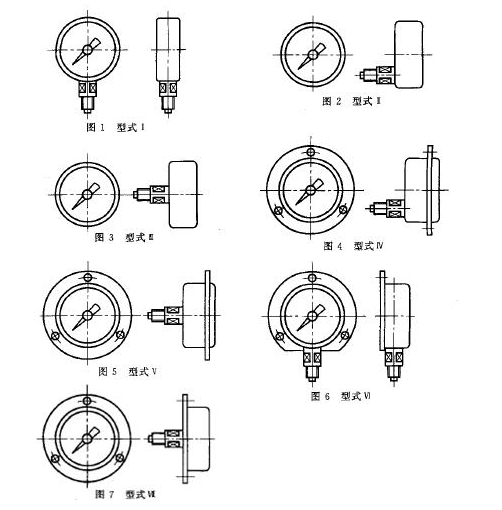

根据使用的实际要求，确定压力表结构形式，具体有以下几种：

六．螺纹规格确定：

压力表接头螺纹规格与压力表表盘直径有一定的关联关系,一般压力表表盘直径与螺纹关系如下：

七．使用与订货须知：
       使用中因环境温度过高，仪表指示值不回零位，可用细针在仪表橡皮塞上通一小使仪表内腔与大气相通即可。
